Гаражные секционные ворота YETT 01

Информация может быть не достоверна

  Ворота серии DoorHan Yett 01S разработаны с учетом наиболее часто встречающихся габаритов гаражных помещений и самых популярных цветов сэндвич-панелей.

  Типоразмеры полотна ворот серии DoorHan Yett 01S разработаны с учетом наиболее часто встречающихся габаритов гаражных помещений и самых популярных цветов сэндвич-панелей.
 Секционные ворота DoorHan серии Yett 01S имеют те же конструктивные элементы, технические и эксплуатационные характеристики, что и ворота серии Yett 01. Балансировка полотна ворот осуществляется с помощью пружин растяжения. Секционные ворота приходят в максимальной степени сборки.

Технические характеристики и размеры и цены на ворота DoorHan Yett 01S

Ворота Yett 01S изготавливаются в наиболее популярном цветовом исполнении – из гофрированных сэндвич-панелей с поверхностью «stucco» белого (RAL 9003) и коричневого (RAL 8014) цветов.

Полотно из гофрированных панелей DoorHan Yett 01S

Цвета и типы поверхности DoorHan Yett 01S

Конструкция секционных ворот DoorHan Yett 01S

 1. Полотно ворот
2. Ригель
3. Верхний уплотнитель
4. Верхний изгиб (со шкивом)
5. Вертикальная направляющая
6. Регулируемая опора с роликом
7. Боковая крышка
8. Балансирующий пружинный механизм (пружина растяжения)
9. Нижний регулируемый кронштейн
10. Верхний регулируемый кронштейн
11. Система крепления к потолку
12. С-образный профиль
13. Кожух защиты пружины
14. Кожух защиты вертикальных направляющих
15. Внутренняя петля
16. Нижний уплотнитель
17. Нижний алюминиевый профиль



 Морозостойкий уплотнитель не промерзает в зимний период времени за счет того, что обладает большой плоскостью прилегания к проему, а также более надежной фиксацией к угловой стойке.




  Новый ригель, предназначенный для герметизации ворот, состоит из стального профиля и специального уплотнителя увеличенной ширины, что предохраняет ворота от промерзания в местах стыка полотна с проемом.
 Направляющие изготовлены из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Новые направляющие делают конструкцию ворот более эргономичной.

Благодаря конструктивным особенностям ворота Yett занимают на 30% меньше пространства внутри гаража.

  Изгиб направляющих состоит из стальных оцинкованных и окрашенных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку направляющих ворот.

  Новые боковые, верхние и нижние опоры обладают возможностью удобной регулировки прижатия полотна к проему, что увеличивает энергосберегающие показатели секционных ворот и герметичность помещения. Конструкция ворот выглядит более эстетично благодаря отсутствию выступающих элементов боковых опор — боковые кронштейны расположены в одной плоскости с полотном ворот и вертикальными направляющими.

  Декоративные пластиковые короба устанавливаются на вертикальные направляющие для предотвращения попадания посторонних предметов и рук в подвижные элементы ворот. Кроме того, они защищают конструкцию ворот от коррозии и обеспечивают дополнительное шумопоглощение при движении полотна.

Применение системы «пружина в пружине» в механизме балансировки полотна ворот обеспечивает максимальную безопасность при их эксплуатации. В случае разрыва одной из пружин, вторая будет удерживать полотно ворот, не допуская падения. Специальный механизм типа «крокодил» обеспечивает надежное крепление пружин.



Использование сразу двух тросов с боковых сторон ворот предохраняет полотно от падения в случае обрыва одного из них.

Монтаж угловых стоек ворот Yett возможен двумя способами: отдельно или совместно в рамочной конструкции, что позволяет адаптироваться к любым параметрам проема и сократить время монтажа.




Ворота поставляются в максимальной степени сборки, что значительно сокращает время монтажа: панели поставляются с установленными боковыми опорами и петлями; система направляющих в сборе с изгибом; пружинный механизм в сборе с протянутыми тросами. Надежная упаковка гарантирует защиту изделия от повреждений во время транспортировки.

Конструкция и тип подъема DoorHan Yett 01S

  Полотно секционных ворот серии Yett 01S состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.

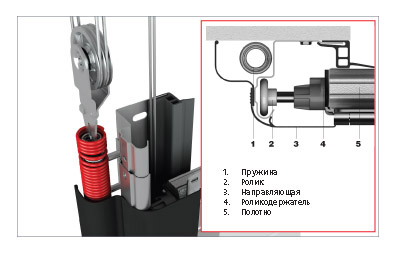

  Балансировка полотна ворот осуществляется с помощью пружин растяжения, которые устанавливаются вертикально вдоль направляющих. Во время открытия полотно ворот поднимается по направляющим вверх вдоль притолоки под потолок с помощью роликовой системы, полностью освобождая проем. Направляющие закрепляются внутри помещения к стенам слева и справа от проема, а горизонтальные участки крепятся параллельно потолку. Они изготавливаются из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Изгиб направляющих состоит из стальных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку силовой конструкции ворот. Для дополнительной герметизации применяется специальный пластиковый уплотнитель с двумя воздушными камерами, а также горизонтальный ригель с увеличенным уплотнителем.

Конструкция сэндвич-панели DoorHan Yett 01S
